幾種地埋【電纜故障】查找方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
意聯電氣是專業生產電纜故障測試儀的廠家，產品型號豐富，價格合理，專業電測10年，生產的電纜故障測試儀在行業內都廣受好評，以打造具權威的電纜故障測試高壓設備供應商而努力。找電纜故障測試儀,選意聯電氣，打造電測精品。
地埋電纜供電以其安全、可靠、有利于美化城市和廠礦布局等優點，已經得到越來越廣泛的應用。但是地埋電纜一般都埋在地下，一旦發生故障，需要采用合適的地埋電纜故障測試方法，盡可能準確地找到故障點，快速進行地埋電纜故障維修，以減少因停電造成的損失。
地埋電纜故障的查找一般要經過診斷、測距（預定位）、定點（準確定位）3個步驟。
地埋電纜故障發生后，一般先通過測絕緣電阻等方法，初步判斷出故障的性質；然后根據地埋電纜故障類型，采用合適的測距方法，初步測出故障的距離位置；后沿著地埋電纜走向在此位置前后仔細探測定點，直到找出準確的故障點位置，從而實現地埋電纜故障維修。
地埋電纜的故障類型
要進行地埋電纜故障維修，首先要分析造成地埋電纜故障的原因，確定地埋電纜故障類型。
造成地埋電纜故障的原因有很多，比如：機械損傷、絕緣受潮、絕緣老化變質、過電壓、材料缺陷、電纜絕緣物流失、設計和制作工藝不良以及護層腐蝕等。按照地埋電纜故障出現的部位，通常可將故障類型大致分為斷線故障、主絕緣故障和護層故障。
斷線一般是由于地埋電纜故障電流過大而燒斷電纜芯線或外界機械破壞等原因造成的，其測試也比較簡單。主絕緣故障一般可用電路等效，其中電阻尺主要取決于電纜介質的碳化程度，間隙G的擊穿電壓取決于放電通道的距離，而電容Cf則取決于故障點及其附近受潮的程度（其數值較小，一般可以忽略）。根據故障電阻和擊穿間隙的情況，通常將主絕緣故障分為低阻、高阻及閃絡性故障。低阻故障與高阻故障的區分界限一般取電纜本身波阻抗的l0倍，但在實際測試工作中并不要求很嚴格地區分。閃絡性故障的故障點電阻極高，可給故障電纜施加到較高的電壓，故障點才閃絡擊穿。預防性試驗中所發生的故障多屬于這種情況。
高壓單芯電纜的護層故障在性質上與主絕緣故障類似，但由于該故障發生在金屬護層與大地之間，因而其測試方法與主絕緣故障測試有很大不同。在實際測試時，一般先用萬用表、兆歐表等測量故障電纜的相間、相對地的電阻值，初步判斷電纜的故障類型，再有針對性地選擇故障測試方法。
地埋電纜故障準確定位方法
對地埋電纜故障進行準確定位，是對地埋電纜故障進行快速維修的好方法和捷徑。
地埋電纜故障的準確定位是故障查找的關鍵。由于電纜端部預留以及測量誤差等原因，通過預定位方法算出電纜故障點的距離后，需要再通過準確定位的方法，找出故障點的準確位置。對于發生閃絡性故障的電纜，施加高壓脈沖后，故障點會發生伴隨聲音信號和電磁信號的放電。在地面上沿電纜走向用振動傳感器拾取放電時產生的聲音信號并加以放大，收到信號強的地方一般就是故障點位置，這種定位方法稱為聲響法。但聲響法不易區分外界振動噪聲的干擾。如果同時再檢測放電所產生的電磁信號，不但能有效排除掉非放電時的外界振動聲音，還能根據接收到聲音、電磁信號的時間間隔，大致估計出故障點到探頭的距離，這種測試方法叫做聲磁同步法。如果電纜發生了低阻故障，例如故障電阻小于1O Q，就很難檢測到故障點放電的聲音或者根本就沒有放電聲音，因而也就不能使用上述方法進行故障定位。這時可以用音頻感應法通過檢測地面上磁場的變化來確定故障點位置。在電纜故障相注入音頻電流信號，經故障點后流回電源。由于電磁耦合作用，在大地中會產生感應電流，從而形成地面磁場。用線圈在地面上沿電纜走向檢測，信號明顯變?nèi)趸蛑袛嗟牡胤揭话憔褪枪收宵c(diǎn)位置。對于地埋電纜護層故障的定位，大多使用跨步電壓法，其原理是：在故障護層上注入直流電流，經故障點后由大地流回，從而在地面產生跨步電壓；在預定位出的故障距離附近用一對探頭沿電纜走向檢測不同位置的跨步電壓值，根據其大小、極性，就可以確定故障點的位置。在實際使用中，為減小地面雜散電流的影響，通常注入的是直流脈沖信號。如事先將零位在中心的電壓檢測計的指針調零，當直流脈沖到來時，根據指針擺動的幅度及偏向，判斷故障點的遠近及方位。但是，在現場條件下，由于地面雜散電流的影響，通常很難將電壓檢測計調零并保持。根據現場的使用經驗，這時宜采用數字電壓表（例如普通的數字式萬用表的毫伏擋），以檢測脈沖到來時電壓讀數變化的幅度來衡量跨步電壓，這樣有助于解決電磁式電壓表調零難的問題。
意聯電氣整套YDL-2015智能型電纜故障測試儀配合使用可以快速準確地找到各種電纜的故障點，適用于廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。YDL-2015電纜故障綜合測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。
隨著電力事業的發展，各種電纜越來越多地運用到生產生活的各個領域，而且大都埋入地下。當電纜發生故障后，電纜故障點的查找是長期困擾我們的難題。如何快速準確的找到電纜故障點，是快速提高的地埋故障檢測儀的關鍵。根據地埋線故障的處理解決方法總共分三種方式分別是分析判斷法、用簡易接地故障檢測儀測試故障和用智能型電纜故障測試儀儀器測試故障，下面分別對以上三種方式進行詳細介紹。

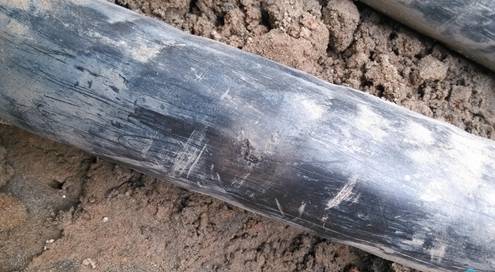

幾種地埋【電纜故障】查找方法
A、分析判斷法
針對出現的地埋線故障，一般先要了解故障產生相關情況，然后進行綜合分析，找出故障發生原因，然后有針對性地查找排除。例如，找知情的當事人如施工人員，電線用戶，以及其它相關人員，詳細了解情況，往往可能以較小的代價在短時間內排除故障。分析判斷的優點是簡便易行，不需要復雜的儀器，對有些故障能夠及時排除。其缺點為：大部分故障往往難以找出故障產生的確切原因，因此，用此種方法難以快速排除。對于埋線長度上百米的地埋線，在無儀器情況下，靠人為分析判斷查找故障，有時開挖十幾處，費時十幾天也難以找出故障點，并且有時還會對同一溝內其它電線造成損傷，發生新故障。這種方法一般不單獨使用，而是與其它儀器檢測方法配合使用。
B、用簡易接地故障檢測儀測試故障
目前市售的許多品牌接地故障測試儀，其工作原理和測試方法大同小異。其工作原理為：給接地電線施加一固定電壓信號，在接地點周圍地面就形成電場，離故障點越近，相同距離間電位差越大，反之亦然。根據這一原理，就能找到接地故障點。這類測試儀器市場售價幾百元－幾千元，對接地電阻很小的地埋線故障能夠達到測試目的。據了解。由于成本低廉、許多農電部門購買了此類儀器。但用這種儀器檢測地埋線故障，其局限性也非常大。因為地埋線故障中，故障點處接地電阻非常高，通常阻值較低的為幾十千歐，阻值高的達幾兆甚至幾百兆歐。因此，用該類儀器排除故障效率較低，誤判率較高，難以達到快速、準確地排除故障目的。
C、用智能型電纜故障測試儀儀器測試故障
地埋線大量使用，是近幾年的事。因此，地埋線故障測試方法許多農村電工及修試人員不很熟悉。地埋線出了故障，若無先進的儀器和較好的測試方法，故障往往不能在供電企業服務承諾的時限內排除，這樣不但耽誤了時間，浪費了人力，用電農戶有意見，影響了農電供應企業形象，挫傷了農民對農網改造工作的積極性。因此，農村地埋線急需更專業。更有效的故障檢測儀器。與地埋線相比，地埋電力電纜在我國已有了幾十年的使用歷史，地埋電纜故障檢測儀器從初的電阻電橋、電容電橋測試、駐波測試，到后來發展為閃絡測試。儀器發展已經歷了普通示波管顯示的閃測儀、存貯示波管顯示的閃測儀，到現在已研制生產了智能性儀器。閃測儀采用了大規模集成電路，計算機處理技術，大屏幕液晶顯示技術等新技術、新工藝。利用電力電纜測試儀器，加以改進后，測試地埋線故障，其效果非常好，效率高。經大量實踐，一般測試一處地埋線故障，從開始到結束在30分鐘以內，準確率極高。
