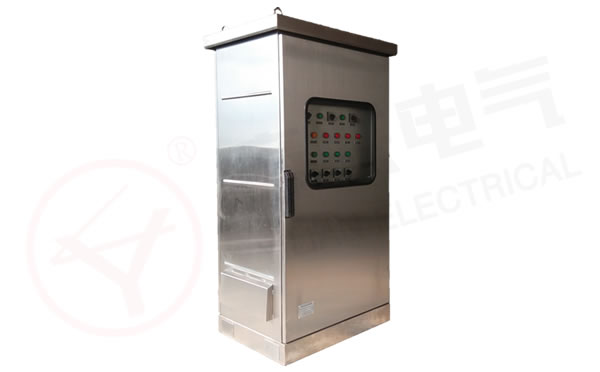

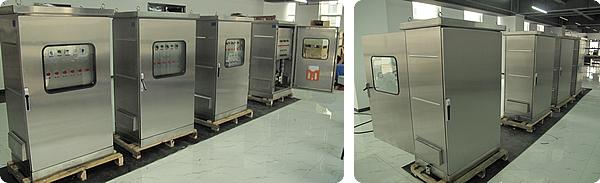

YL-BFK智能型變壓器風冷控制柜

---

　　電力系統由發電、變電、輸電、配電幾個環節組成，其中變壓器是一個十分重要的元件，它的安全運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮埽�使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6度，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度法則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

　　在110kV、220kV、500kV、750kV的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。

　　目前國內已有的變壓器用強迫油循環和自然油循環冷卻控制裝置，通常采用常規的電磁式接觸器，繼電器元件用邏輯互鎖的方式構成，由于其執行元件觸點多，機械運動環節多，經常出現接觸不良、觸點粘連、線圈斷線等故障，已成為電力變壓器設備的故障高發區，不但耗費了電力管理部門大量的維修費用和維護人力物力，而且經常出現風冷全停等致命故障和維修人員需要帶電作業的風險，嚴重影響了電力設備的可靠運行。

　　YL-BFK智能型變壓器風冷控制柜就是針對這三種冷卻方式而設計的微機型控制柜。變壓器風冷控制柜可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現 優智能控制，變壓器風冷控制柜達到節能和延長變壓器使用壽命的目的，節約人力和檢修維護費用。

　●　GB1094-2013  電力變壓器

　●　GB2900-1995  電工術語
　●　GB2536-2011  變壓器油
　●　GB/T13499-2002  電力變壓器應用導則
　●　GB/T17468-2008  電力變壓器選用原則
　●　JB/T3837-2010  變壓器類產品型號編制方法
　●　DL/T572-2010  電力變壓器運行規程
　●　DL/T5147-2001  電力系統安全自動裝置設計技術規定
　●　GB/T2682-1981  低壓成套設備中的指示燈和按鈕顏色
　●　GB7251-2013  低壓成套開關設備和控制設備
　●　DL/T720-2013  電力系統繼電保護柜、屏通用技術條件
　●　DL/T5136-2012  火力發電廠、變電所二次接線設計技術規程
　●　GB50054-2011  低壓配電設計規范

▍  技術參數 　↴

---

　✔　適用范圍：110kV、220kV、330kV、500kV、750kV及以上的油浸變壓器

　✔　安裝方式：戶外落地式、壁掛式
　✔　工作電源：三相四線交流雙路電源輸入AC380V±15%
　✔　控制電源：直流輸入DC220V±10%
　✔　海拔高度：3000米以下
　✔　環境溫度：-40℃~+85℃
　✔　相對濕度：≤95%RH
　✔　 大風速：≤35m/s
　✔　防護等級：IP55

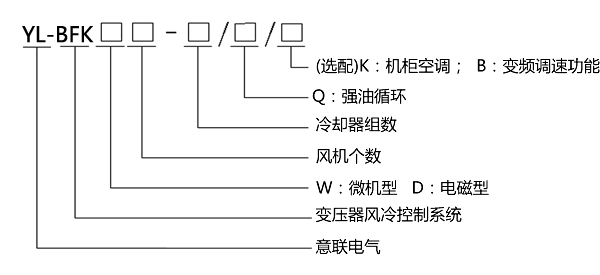

▍  型號說明 　↴

---

▍  原理功能 　↴

---

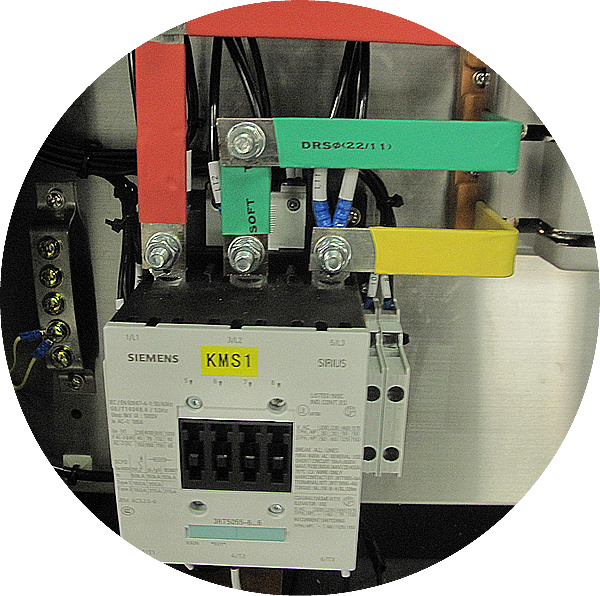

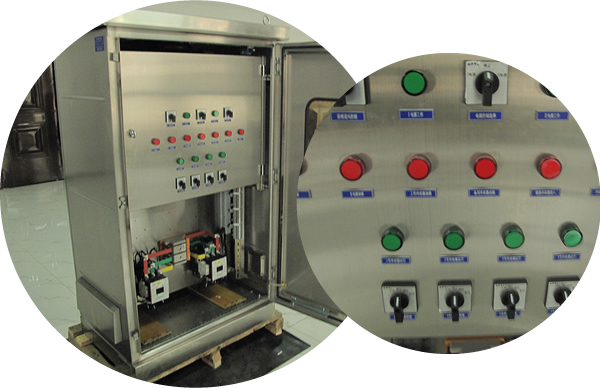

　　YL-BFKW智能型變壓器風冷控制柜采用了SIMENS的可編程控制器作為主要的控制核心，觸摸屏作為人機界面，交流接觸器作為功率執行元件，斷路器、相序缺相繼電器作為保護元件，通過觸摸屏設置運行參數，根據頂層油溫和運行負荷信號投入和退出相應模式的冷卻器，將運行中的故障信息通過通訊口或故障接點遠傳，同時將信息整理存儲于觸摸屏，也可定時自動輪換工作電源和冷卻器運行模式。智能型變壓器風冷控制柜實現了控制自動化、狀態信息化、顯示與操作人性化。

》備用電源自投

　　雙電源供電且互為備用，I段或II段電源消失，備用電源自動投入，同時發出“I電源故障”或“II電源故障”的遠方信號，就近顯示故障內容。故障修復后信號消失，同時保存故障記錄。

》按溫度和負荷起停冷卻器

　　運行中的變壓器上層油溫高于55度（用戶整定）或變壓器保護屏上電流繼電器動作（80%負荷用戶整定），“輔助”狀態冷卻器投入運行，當溫度降至45度，“輔助”狀態的冷卻器退出運行。如運行中“工作”或“輔助”狀態的任何一組發生故障，“備用”冷卻器投入運行，同時發出“冷卻器故障”的遠方信號，就近顯示故障內容。修復故障后，“備用”狀態的冷卻器退出運行，故障信號消失，同時保存故障記錄。

》冷卻器全停延時跳閘

　　變壓器運行時，I、II段電源消失及所有冷卻器退出運行，發出“冷卻器全停故障”遠方信號，同時啟動20分鐘和60分鐘延時跳閘，當主變上層油溫高于70度時（用戶整定），20分鐘后跳閘出口；當主變上層油溫低于70度時（用戶整定），60分鐘后跳閘出口。

》冷卻器模式定時輪換

　　電機運行在60℃～70℃環境溫度下極易造成“工作”組風扇電機軸承油脂過早劣化，造成此組風扇電機經常燒毀，為此設計了冷卻器運行模式定時輪換功能，按照觸摸屏設置的時間，定時自動輪換冷卻器運行模式，令每組冷卻器交替運行在“工作”模式。

》動力電源定時輪換

　　I、II段動力電源能按照觸摸屏設置的時間進行定時輪換使用。

》冷卻器啟動

　　多組冷卻器按變壓運行的需要分配為“工作”、“備用”、“輔助”狀態；變壓器運行時，“工作”狀態的冷卻器投入運行，如果任何一組“工作”狀態的冷卻器發生故障，處在“備用”狀態冷卻器投入運行，同時發出“冷卻器故障”的遠方信號，就近顯示故障內容。修復故障后，“備用”狀態冷卻器退出運行，故障信號消失，同時保存故障記錄。

》故障告警

　　冷控柜檢測到故障時會發出告警信號：I段電源故障，II段電源故障，冷卻器故障，冷卻器全停故障，控制電源消失或PLC故障等。報警形式為：無源接點和串行通訊兩種形式。

》故障記錄和信息查詢

　　觸摸屏完成了參數設置功能之外還可以記錄故障發生的具體內容，如：故障發生時間，故障恢復時間，故障內容。點擊故障內容欄還可以看到故障內容分析。

》箱內溫濕度自動控制

　　安裝了溫濕度控制器，根據箱內的環境溫度和濕度自動控制水分含量和空氣溫度。

》（選配）機柜空調功能

　　在惡劣的環境下，保證系統能在正常的溫濕度環境下正常的工作，提高系統的可靠性和穩定性。一體化結構設計，專業除濕功能，有效降低控制柜內的相對濕度，可靠性高，不間斷運行10年以上。

》（選配）遠程集控中心多臺監控

　　通過西門子S7-200smart系列PLC的網絡連接功能實現多臺設備組網，并在遠端實現對設備的監控。

》（選配）帶有變頻器調速功能

　　通過變頻器的頻率變化控制風機轉速快慢，使該系統具有節能降耗、低噪環保、控制溫升范圍、提高絕緣壽命等特點。

---

　　通過變頻器的頻率變化控制風機轉速快慢，使該系統具有節能降耗、低噪環保、控制溫升范圍、提高絕緣壽命等特點。

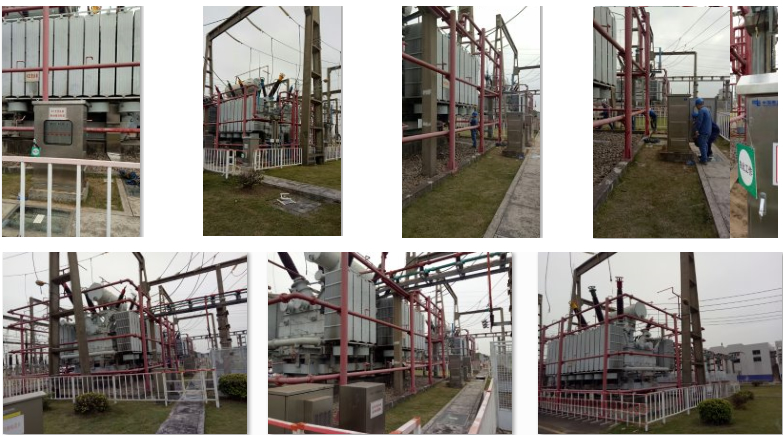

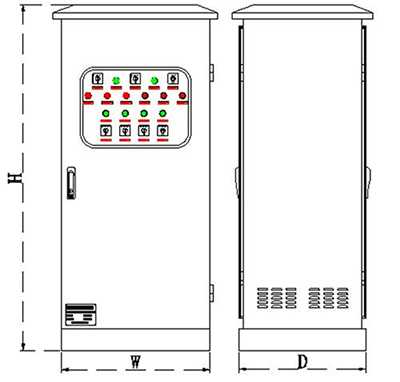

寬度W	深度D	高度H
600-800mm	500-700mm	1500-1700mm

---

---

---

　●  請?zhí)峁┳儔浩骼鋮s方式

　●  請?zhí)峁├鋮s器組數

　●  請?zhí)峁┯捅谩⒗鋮s風機個數及功率

　●  如需遠方控制請?zhí)峁┛刂埔��?/span>

　●  如需精準控制請?zhí)峁�溫度和�?fù)載的模擬量

　●  特殊工況控制可根據用戶特殊要求進行加工制作

---

　●  公司負責將用戶所訂購的設備免費調試及現場指導安裝直至正常運行。

　●  公司在安裝現場免費為用戶提供基礎操作、日常保養的培訓服務。

　●  公司自設備正常運行之日起按本公司標準保修條例對項目的設備提供保修服務。

　●  保修期外的設備僅按成本價收取故障配件費，免人工費。

　●  公司服務響應時間為2小時內，陜西省內1個工作日內到達現場，外省用戶2個工作日到達現場。

　●  公司將免費提供系統及硬件設備的升級和技術咨詢。

　●  公司將定期向用戶贈送產品技術相關資料，不定期上門或電話回訪用戶，了解系統及設備的運行情況，現場解決用戶的問題。

---
