電纜故障測試儀波形圖怎么看(推薦方法)

| 作者：陜西意聯電氣 | 標簽：電纜故障測試儀

　　電纜故障測試儀波形怎么看(推薦方法)，故障簡介：本例故障為遠程協助電纜故障測試。該客戶，使用智能型電纜故障測試儀器時間比較短，之前已經多次自己獨立使用電纜故障測試儀測試電纜故障，也經過遠程協助測試電纜故障，該客戶沒有進行過現場測試培訓，只是看說明書、電子版的培訓資料，遠程協助培訓后，獨立使用電纜故障測試儀器。雖然進行了幾次現場測試，也找到了電纜故障，但是對儀器的操作，波形分析剛剛?cè)腴T。現場測試波形出來了，但是，自己還不能獨立識別測試波形。
電纜故障測試是相對比復雜的技術工作，必須要理論與實踐相結合，多次操作，多次仔細分析測試波形，才可以融會貫通。

測試過程：這次客戶自己獨立測試電纜故障，測試完成后，故障點已經找見，但是對現場測試波形不能識別，客戶測試完成后通過微信發來了三組測試波形如圖1所示：

電纜故障測試儀波形圖片

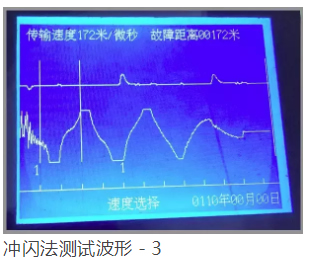

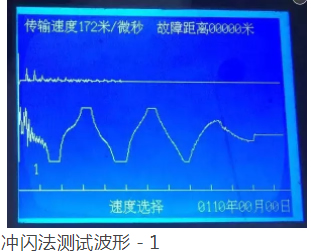

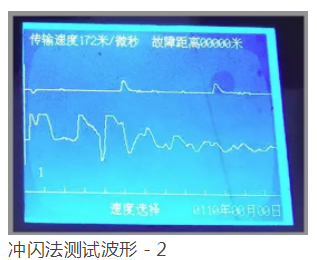

圖1 現場測試沖閃法三組測試波形
對與上面三組測試波形，有經驗的測試人員，基本上就可以作出基本判斷：三組波形都比較標準。第1第三組波形，是未擴展的壓縮狀態波形，故障距離比較短，有用的波形應該在波形前面波形密集處，如圖2，必須擴展才能識別。第2組波形是擴展波形，是比較規范的測試波形。

電纜故障測試儀波形圖

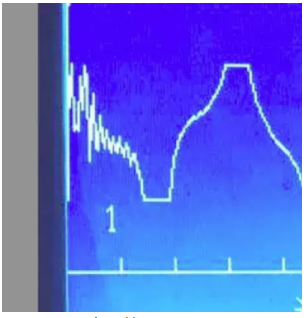

圖2 故障距離比較短時沖閃法波形狀態（未擴展）
圖2所示的波形狀態，在實際測試中，是比較常見的波形狀態。實際測試中，電纜大都比較短，故障距離也比較短，采樣波形全貌狀態，有用的測試波形壓縮在波形前端。所以，每次采樣波形，我們都要擴展一次，才能識別。當然，對于長電纜，需要在壓縮狀態識別，或者分屏識別，現場要靈活運用。
經過確認，第2組測試波形是擴展波形，其余是壓縮波形。根據擴展波形，我們根據說明書第八章對標準沖閃波形的描述，就可以確定故障距離，確定方法如圖3所示：
電纜故障測試儀波形圖

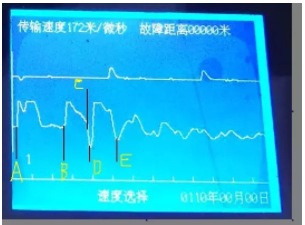

圖3 沖閃法測試波形光標確定方法

圖3中：AB段，波形不規范，適于放電不充分原因形成的，我們可以不考慮。C點波形，完全符合放電波形的特征（想見說明書第八章），可以作為確定故障距離的參考點，也即BC=故障距離。當然，對與不太熟悉波形分析的，看B、D、E符合周期規律，也可以用DE兩點確定故障距離。
根據圖3，確定BC間距離是故障距離，我看圖知道，BC間距離，略大于下方標尺一格長度，在擴展?fàn)顟B(tài)下，一格約等于83米，所以,客戶說，故障點距離是100多米處，與測試波形確定的測試距離，是相符的。圖4是智能型閃測儀，在擴展和壓縮狀態，標尺一格所代表的距離，可以根據這個數據，按圖估算測試波形上各點距離。
電纜故障測試儀波形圖

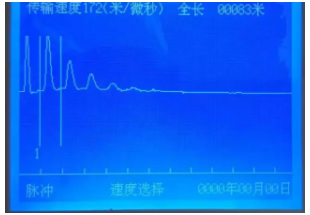

　　　　波形擴展?fàn)顟B(tài)，1格≈83米

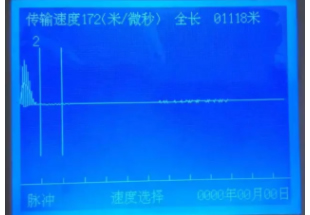

波形擴展?fàn)顟B(tài)，1格≈1118米

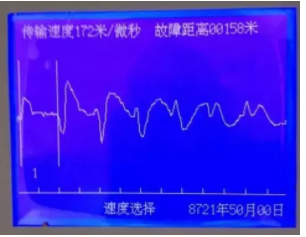

圖5 福建南平?jīng)_閃法測試波形

現場測試數據：電纜：6KV高壓交聯電纜；絕緣電阻：高壓搖表測試電阻為零；沖閃電壓：12KV;放電電流：10A不穩定；電纜長度：400米。查找結果：100多米處接頭故障。
根據客戶提供的測試數據，測試現場接頭故障點放電不充分，完全與第二組波形相符合。
