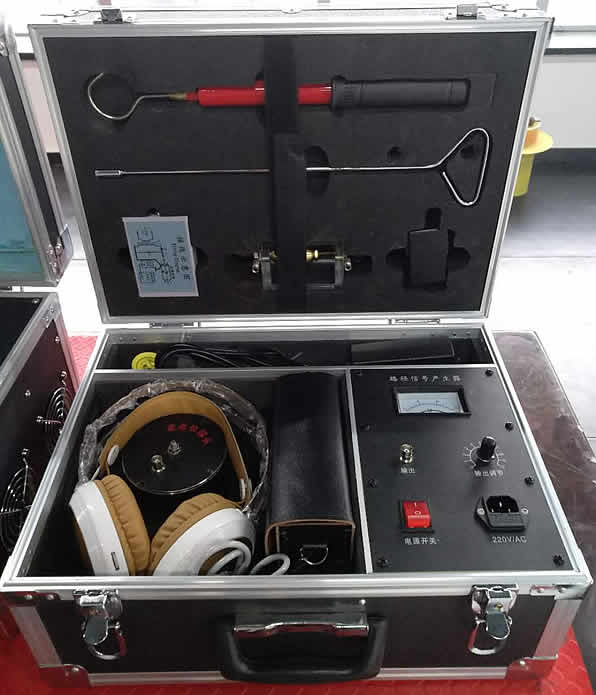

電纜故障定位儀說明書:電纜路徑儀用于完成地埋電纜的埋設路徑及埋設深度的探測。在確定電纜全長及故障長度后，為了找到電纜故障點的大致范圍，在沒有相關電纜路徑的記錄時，需要首先尋測電纜路徑。
電纜故障定位儀分為兩部分：路徑信號號發射源和路徑信號接收定位儀。該設備具有輸出功率大，阻抗匹配性能好，過流、過壓保護功能完善，使用方便，安全可靠等特點。是尋測電纜埋設路徑的主要設備，是電纜故障探測儀主要配套設備之一。路徑儀與定點儀配合使用，可以準確尋測電纜埋設路徑。
* 供電方式：19V 4A電源適配器。
* 供電方式：9V單節堿性干電池。
4）、功率調節：分為12檔，用于調節輸出功率大小，對應數值愈大表示輸出功率大，與輸出功率指示相對應。

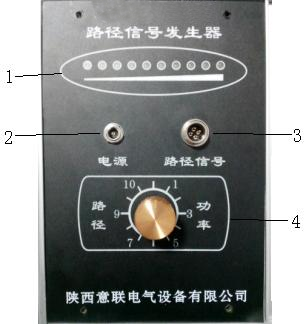

路徑發射源面板示意圖（圖3.1）
2、路徑/故障定位儀面板（圖3.2）
路徑定位儀面板（圖3.2）
1）、信號指示燈：指示各種狀態下信號強度，依次為1到10。
2）、聲增益：升信號強度調節旋鈕，順時針為增加，逆時針為減小。
3）、定點/路徑開關：信號接收定位儀工作模式轉換，左邊是定點模式，右邊是路徑查找模式。
4）、放電指示燈：電磁信號指示燈，接收到故障點放電電磁信號時亮。
5）、路徑信號尋找模式轉換開關：切換尋找路徑時的信號峰/谷值方式。
6）、開關/磁（路徑）增益：接收定位儀開關，并控制接收到的路徑/故障點電磁信號的強弱。

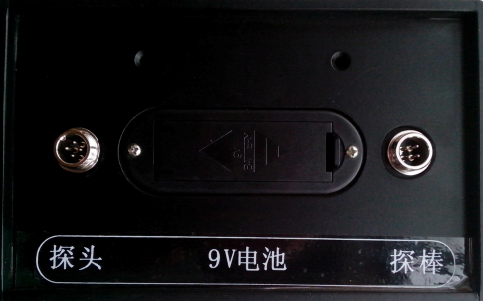

路徑定位儀背面
3、信號輸出線（圖3.3）
發射源信號輸出線示意圖（圖3.3）
信號輸出線是一條一端航插，另一端兩個夾子的連接線。使用時，紅色鱷魚夾接電纜芯線，黑色鱷魚夾接地線，另一端插入反射源面板上“路徑信號”輸出即可，輸出連接電纜如圖3.4所示。
路徑信號發射源工作接線示意圖（圖3.4）
4、信號接收連接線（圖3.5）
信號接收連接線示意圖（圖3.5）
信號接收線為雙端4芯航插插頭線，將信號接收線一端插入路徑/故障定位儀背面的“探棒”接口，另一端插入路徑信號傳感器的信號接口。
信號傳感器（圖3.6）
6、操作步驟（圖3.7）：

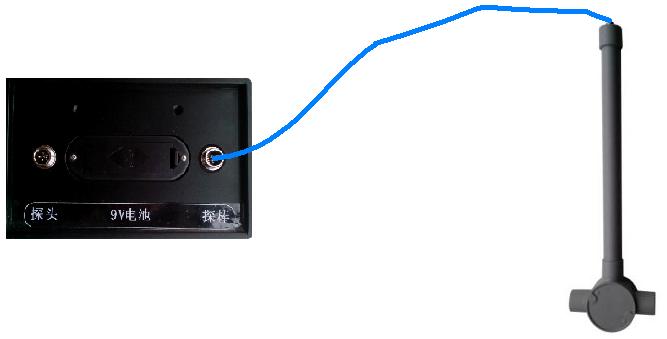

路徑信號接收系統連接示意圖（圖3.7）
1）、將路徑信號輸出線插頭插入路徑信號發射源面板上的“路徑信號”接口，另外一端紅色夾子夾到電纜始端的電纜芯線/鎧裝上面（此時電纜始端的鎧裝已經從接地體上拆下），黑色夾子夾到電纜始端附近的接地樁上。
2）、將電纜終端的電纜芯線/鎧裝可靠接地，確定可靠接地后方能發射信號。
3）、將發射源面板上“路徑功率”旋鈕調到“1”檔位上。
4）、將隨機附帶的電源適配器連接至發射源面板上“電源”接口。
5）、調節“路徑功率”旋鈕，逐漸增大輸出功率，當輸出功率滿格時，將旋鈕位置再倒退一級，完成路徑信號發射。如果調節到任何一個檔位上輸出都不能滿格，那么讓旋鈕停留在亮燈個數zui多的那個檔位上。
注意：在3檔以上的檔位超出了人體的安全電壓36V。請不要在其它檔位，尤其是較高的檔位上面用手觸及紅黑夾子，謹防觸電！
6）、將信號接收連接線一端插入路徑/故障定位儀背面的“探棒”接口，另一端插入路徑信號傳感器的信號輸入口。
7）、打開路徑/故障定位儀的電源開關，開機8秒內信號指示燈顯示電池電量讀數，電量多數低于“7”時需更換電池。

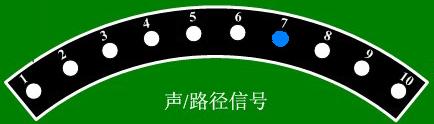

開機電量讀數示意圖
8）、把“定點/路徑”模式開關切換到“路徑”模式，此時信號指示燈指示為接收到的路徑信號的強弱。
9）、“峰值法/谷值法”一般選用“峰值法”。
10)、將“磁（路徑）增益”順時針旋轉，直到不能旋轉。
11）、從電纜始端開始，繞過障礙物，在電纜可能鋪設的位置找尋電纜的走向。
方法如下：
將路徑信號豎直天線與地面保持垂直，在可能出現電纜的位置呈“S”形行走，當向某一個方向連續移動時信號增強，信號指示燈指示數字及定位儀內部蜂鳴器響聲增大，則繼續朝此方向移動直到信號達到zui強點，停在此處，然后在保持豎直天線與地面垂直的同時，旋轉水平天線，當信號zui強時，電纜即在天線的正下方，并且沿與水平天線垂直的方向延伸。
谷值法信號特點（圖3.9）

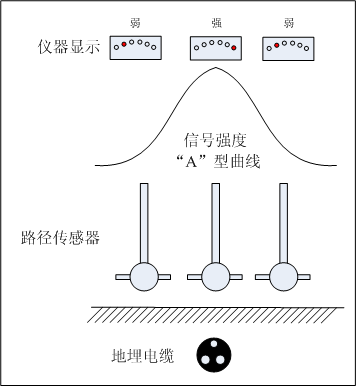

如圖峰值法（圖3.8）尋找路徑時，在同一空間位置上，水平天線和電纜走向垂直時，信號zui強；當水平天線始終垂直電纜走向時，距離電纜越近，信號越強。當某點處信號較強，而附近兩邊信號較弱，呈現“A”型變化規律時，則較強點即為電纜正上方，此時信號指示燈指示數字和蜂鳴器響聲zui大。

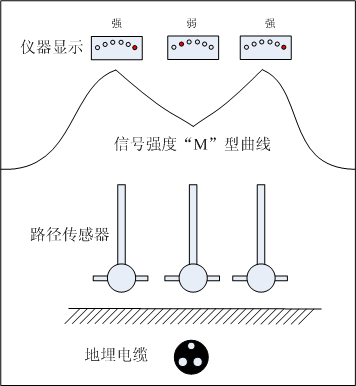

如圖谷值法（圖3.9）尋找路徑時，保持豎直天線與地面垂直，在離地等高的平面上，向各個方向平移路徑傳感器，當某點處信號較弱，而附近兩邊信號較強，稍遠的兩邊均減弱，呈現“M”型的變化規律時，則較弱點即為電纜的正上方，此時信號指示燈指示數字和蜂鳴器響聲zui小。

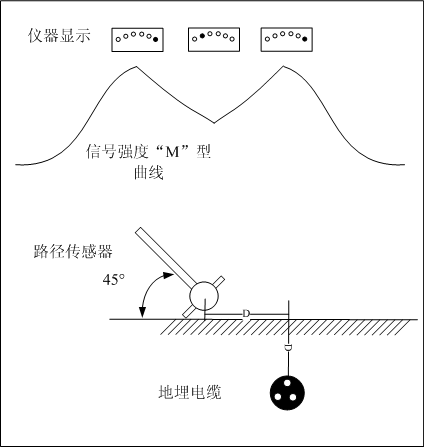

如需對電纜的埋深測試，可以采用４５°角法測試（圖3.10）。測試深度時，儀器的設置與谷值法的設置相同，首先找到電纜正上方，并且明確電纜走向后，在電纜正上方將路徑傳感器向與電纜走向垂直的方向傾斜４５°角。然后保持角度不變向此方向平移，當出現“Ｍ”型信號特征的較弱點時，從電纜正上方平移過的距離就是埋設深度。
圖３.7 ４５°角測深（圖3.10）
