介質損耗測試儀的作用：介質損耗測試儀一般都用在變電站、車間、發電廠、科研單位、試驗室等環境場所，主要對于各種電力高壓設備介損正切值及電容量進行測量。介質損耗測試儀設備不只能用正、反接線方法測量不接地或直接地的高壓電器設備，還能測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
介質損耗測試儀工作原理：在交流電壓的作用下，電介質需要消耗一部分電能，這部分電能將會轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗就叫做電介質的損耗。當電介質上施加交流電壓的時候，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ被稱為介質損耗角，δ的正切tgδ被稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。
介質損耗測試儀測量線路包括一標準回路(Cn)和一被試回路(Cx)。標準回路是由內置高穩定度標準電容器和測量線路構成，被試回路由被試品與測量線路構成。測量線路是由取樣電阻和前置放大器和A/D轉換器構成。通過測量電路分別測得標準回路電流和被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可以得出試品的電容值和介質損耗正切值。

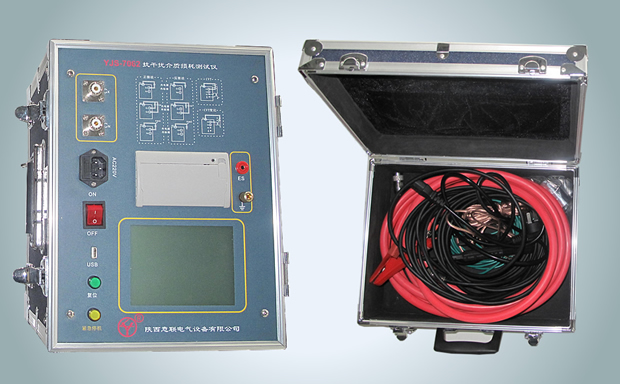

介質損耗測試儀主要具有如下特點：
ａ、超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
ｂ、海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
ｃ、科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據。
ｄ、多種測試模式

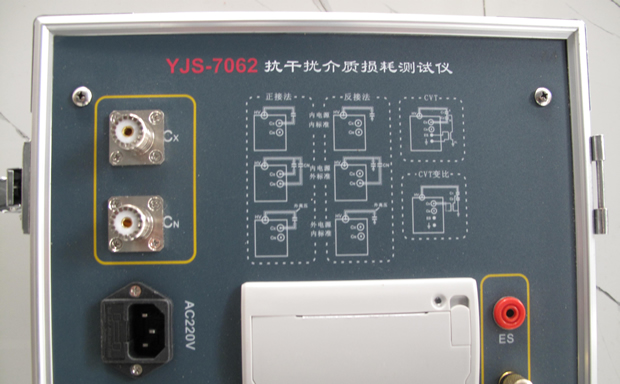

儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大于10kV）介質損耗。
ｅ、CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
ｆ、不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
ｇ、CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
ｈ、高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
ｉ、多重保護安全可靠
介質損耗測試儀具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。
全自動介質損耗測試儀注意事項：
a、使用時必須將全自動介質損耗測試儀接地端子可靠接地。
b、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被認為是安全的。
c、全自動介質損耗測試儀在測試過程中，嚴禁操作“試驗電壓”選擇開關。
d、正接線法UH端為高電壓，反接線法IX端為高電壓，使用時必須根據實際情況，將帶高壓的線纜與地保持足夠的距離，使用我公司提供的特種絕緣電纜測量大容量試品可以拖地使用。
e、不得更換不符合面板指示值的保險絲管。
f、使用時盡可能用廠家隨儀器提供的線纜以確保測量準確度。
全自動高壓介質損耗測試儀保管技巧：
介質損耗測試儀應在原廠包裝條件下，于室內貯存，其環境濕度為-20℃-40℃，相對濕試為30%-70%，且在空氣中不應含有足以引起腐蝕的有害物質。介質損耗測試儀從冷環境突然到熱環境中時，可能有結露消失再使用。每年應打開儀器，清除由于野外作業產生的灰塵，特別是內部標準電空處的灰塵。
